Чеквейеры серии AD4961 - AND

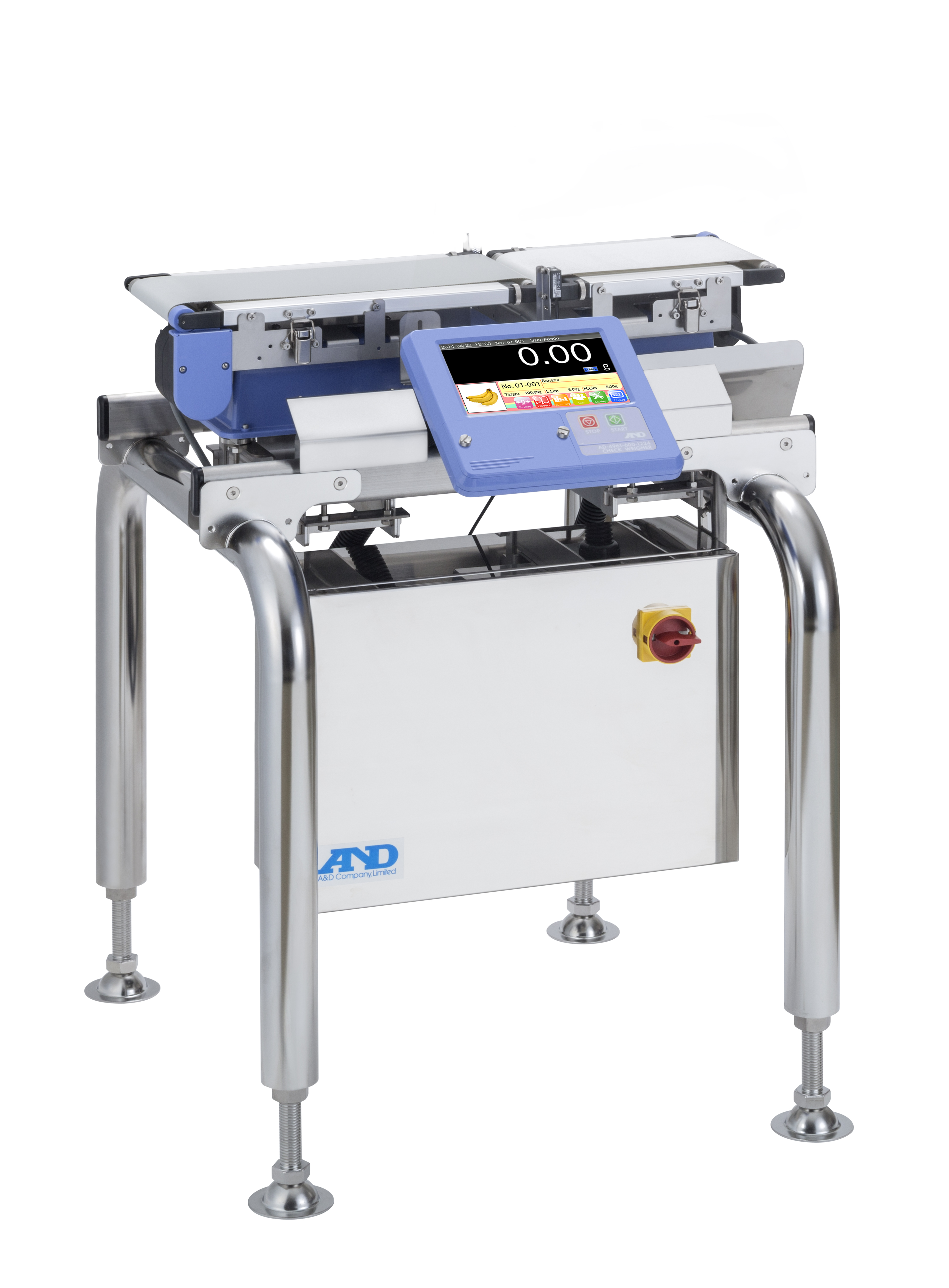

Чеквейеры серии AD4961

  • Гарантия на оборудование 1 год
  • Высокая надежность японской продукции
Преимущества
  • Высокая точность взвешивания
  • 7-ми дюймовая цветная сенсорная панель
  • Импорт изображений из карты памяти USB
  • Небольшой вес и компактная конструкция, уникальный модульный дизайн
Все характеристики
Цена* :

по запросу

Задать вопрос менеджеру

Данный тип оборудования предназначен для контроля веса продукции, движущейся по конвейеру, и автоматической отбраковке упаковок с недовесом или перевесом от заданного весового диапазона.

AD-4961-600-1224

Наибольший предел взвешивания (НПВ) х цена деления (дискретность)

600 г х 0,01 г

Дисплей

7-дюймовая цветная сенсорная панель (WVGA)

Максимальная длина х ширина продукта

22~200 мм х 120 мм

Тип управления

Сенсорная панель (резистивная пленка), операционные клавиши

Максимальная пропускная способность

400 шт. / мин.

Количество запоминаемых позиций

1 000 позиций (10 групп x 100 позиций)

Ширина ленты

120 мм

Габариты

Д 606 мм Ш 550 мм В 710-860 мм

Скорость конвейера

15~120 м/мин.

Сертификация

Свидетельство об утверждении типа СИ по технической документации производителя

Гарантия, лет

1

Страна производства

Япония

Цена (с НДС)*

по запросу

AD-4961-2KD-2035

Наибольший предел взвешивания (НПВ) х цена деления (дискретность)

500 г / 2 000 г

Дисплей

7-дюймовая цветная сенсорная панель (WVGA)

Максимальная длина х ширина продукта

30~300 мм х 200 мм

Тип управления

Сенсорная панель (резистивная пленка), операционные клавиши

Максимальная пропускная способность

320 шт. / мин.

Количество запоминаемых позиций

1 000 позиций (10 групп x 100 позиций)

Ширина ленты

200 мм

Габариты

Д 700 мм Ш 660 мм В 710-860 мм

Скорость конвейера

15~120 м/мин.

Сертификация

Свидетельство об утверждении типа СИ по технической документации производителя

Гарантия, лет

1

Страна производства

Япония

Цена (с НДС)*

по запросу

AD-4961-6K-3050

Наибольший предел взвешивания (НПВ) х цена деления (дискретность)

6 000 г

Дисплей

7-дюймовая цветная сенсорная панель (WVGA)

Максимальная длина х ширина продукта

80~450 мм х 300 мм

Тип управления

Сенсорная панель (резистивная пленка), операционные клавиши

Максимальная пропускная способность

145 шт. / мин.

Количество запоминаемых позиций

1 000 позиций (10 групп x 100 позиций)

Ширина ленты

300 мм

Габариты

Д 1 005 мм Ш 736 мм В 720-870 мм

Скорость конвейера

10~80 м/мин.

Сертификация

Свидетельство об утверждении типа СИ по технической документации производителя

Гарантия, лет

1

Страна производства

Япония

Цена (с НДС)*

по запросу

* Цены установлены в рублях в сумме, эквивалентной определенной сумме в долларах США, указанной на настоящем сайте, и оплачиваются Покупателем в рублях по курсу, установленному ЦБ РФ на дату списания денежных средств с расчетного счета Покупателя.

МодельAD-4961-600-1224AD-4961-2KD-2035AD-4961-6K-3050
НПВ, г
НПВ, г600500 / 20006000
Дискретность, г
Дискретность, г0,010,01 / 0,10,1
Повторяемость (СКО), г
Повторяемость (СКО), г0,010,08 / 0,181,0
Ширина ленты, мм
Ширина ленты, мм120200300
Длина подающего конвейера, мм
Длина подающего конвейера, мм360350500
Длина взвешивающего конвейера, мм
Длина взвешивающего конвейера, мм240350500
Тип ленты
Тип лентыУретановая лентаУретановая лентаУретановая лента
Скорость конвейера, м/мин.
Скорость конвейера, м/мин.15~12015~12010~80
Максимальные размеры продукта - длина, мм
Максимальные размеры продукта - длина, мм22~20030~30080~450
Максимальные размеры продукта - ширина, мм
Максимальные размеры продукта - ширина, мм120300300
Весовой датчик
Весовой датчикТензометрический датчик нагрузкиТензометрический датчик нагрузкиТензометрический датчик нагрузки
Дисплей
Дисплей7-дюймовая цветная сенсорная панель (WVGA)7-дюймовая цветная сенсорная панель (WVGA)7-дюймовая цветная сенсорная панель (WVGA)
Максимальная пропускная способность, шт./мин.
Максимальная пропускная способность, шт./мин.400320145
Тип управления
Тип управленияСенсорная панель (резистивная пленка), операционные клавишиСенсорная панель (резистивная пленка), операционные клавишиСенсорная панель (резистивная пленка), операционные клавиши
Количество запоминаемых позиций
Количество запоминаемых позиций1 000 позиций (10 групп x 100 позиций)1 000 позиций (10 групп x 100 позиций)1 000 позиций (10 групп x 100 позиций)
Связь с внешними устройствами
Связь с внешними устройствамиModbus TCP / Modbus RTU / RS-232C / 485 (на выбор) / TCP / IP (принтер PostScript) / USB (для принтера PostScript, карта памяти USB, хранение данных, импорт изображений)Modbus TCP / Modbus RTU / RS-232C / 485 (на выбор) / TCP / IP (принтер PostScript) / USB (для принтера PostScript, карта памяти USB, хранение данных, импорт изображений)Modbus TCP / Modbus RTU / RS-232C / 485 (на выбор) / TCP / IP (принтер PostScript) / USB (для принтера PostScript, карта памяти USB, хранение данных, импорт изображений)
Внешний вход
Внешний входБезвольтовый входной 4-точечный контактБезвольтовый входной 4-точечный контактБезвольтовый входной 4-точечный контакт
Внешний выход
Внешний выходРелейный 8-точечный выходРелейный 8-точечный выходРелейный 8-точечный выход
Класс защиты
Класс защитыIP65IP65IP65
Рабочая температура, °C
Рабочая температура, °Cот -5 до +40от -5 до +40от -5 до +40
Рабочий уровень влажности, %
Рабочий уровень влажности, %85 (без конденсации)85 (без конденсации)85 (без конденсации)
Источник питания
Источник питанияОднофазный AC100В-240В (+10% / -15%), 50/60Гц, 180ВАОднофазный AC100В-240В (+10% / -15%), 50/60Гц, 180ВАОднофазный AC100В-240В (+10% / -15%), 50/60Гц, 180ВА
Габариты
ГабаритыД 606 мм Ш 550 мм В 710-860 ммД 700 мм Ш 660 мм В 710-860 ммД 1 005 мм Ш 736 мм В 720-870 мм
Масса, кг
Масса, кг~35~35~50
Материал изготовления дисплея
Материал изготовления дисплеяABS пластикABS пластикABS пластик
Материал изготовления конвейера
Материал изготовления конвейераАлюминий (с покрытием alumite) и полиуретановая резинаАлюминий (с покрытием alumite) и полиуретановая резинаАлюминий (с покрытием alumite) и полиуретановая резина
Материал изготовления блока управления
Материал изготовления блока управленияНержавеющая стальНержавеющая стальНержавеющая сталь
Материал изготовления базы
Материал изготовления базыНержавеющая стальНержавеющая стальНержавеющая сталь
Сертификация
СертификацияСвидетельство об утверждении типа СИ по технической документации производителяСвидетельство об утверждении типа СИ по технической документации производителяСвидетельство об утверждении типа СИ по технической документации производителя
Гарантия, лет
Гарантия, лет111
Страна производства
Страна производстваЯпонияЯпонияЯпония
Цена (с НДС)*по запросупо запросупо запросу

Модель

AD-4961-600-1224
AD-4961-2KD-2035
AD-4961-6K-3050
НПВ, г
600500 / 20006000
Дискретность, г
0,010,01 / 0,10,1
Повторяемость (СКО), г
0,010,08 / 0,181,0
Ширина ленты, мм
120200300
Длина подающего конвейера, мм
360350500
Длина взвешивающего конвейера, мм
240350500
Тип ленты
Уретановая лента
Скорость конвейера, м/мин.
15~12015~12010~80
Максимальные размеры продукта - длина, мм
22~20030~30080~450
Максимальные размеры продукта - ширина, мм
120300300
Весовой датчик
Тензометрический датчик нагрузки
Дисплей
7-дюймовая цветная сенсорная панель (WVGA)
Максимальная пропускная способность, шт./мин.
400320145
Тип управления
Сенсорная панель (резистивная пленка), операционные клавиши
Количество запоминаемых позиций
1 000 позиций (10 групп x 100 позиций)
Связь с внешними устройствами
Modbus TCP / Modbus RTU / RS-232C / 485 (на выбор) / TCP / IP (принтер PostScript) / USB (для принтера PostScript, карта памяти USB, хранение данных, импорт изображений)
Внешний вход
Безвольтовый входной 4-точечный контакт
Внешний выход
Релейный 8-точечный выход
Класс защиты
IP65
Рабочая температура, °C
от -5 до +40
Рабочий уровень влажности, %
85 (без конденсации)
Источник питания
Однофазный AC100В-240В (+10% / -15%), 50/60Гц, 180ВА
Габариты
Д 606 мм Ш 550 мм В 710-860 ммД 700 мм Ш 660 мм В 710-860 ммД 1 005 мм Ш 736 мм В 720-870 мм
Масса, кг
~35~35~50
Материал изготовления дисплея
ABS пластик
Материал изготовления конвейера
Алюминий (с покрытием alumite) и полиуретановая резина
Материал изготовления блока управления
Нержавеющая сталь
Материал изготовления базы
Нержавеющая сталь
Сертификация
Свидетельство об утверждении типа СИ по технической документации производителя
Гарантия, лет
1
Страна производства
Япония
НПВ, г
600500 / 20006000
Дискретность, г
0,010,01 / 0,10,1
Повторяемость (СКО), г
0,010,08 / 0,181,0
Ширина ленты, мм
120200300
Длина подающего конвейера, мм
360350500
Длина взвешивающего конвейера, мм
240350500
Тип ленты
Уретановая лента
Скорость конвейера, м/мин.
15~12015~12010~80
Максимальные размеры продукта - длина, мм
22~20030~30080~450
Максимальные размеры продукта - ширина, мм
120300300
Весовой датчик
Тензометрический датчик нагрузки
Дисплей
7-дюймовая цветная сенсорная панель (WVGA)
Максимальная пропускная способность, шт./мин.
400320145
Тип управления
Сенсорная панель (резистивная пленка), операционные клавиши
Количество запоминаемых позиций
1 000 позиций (10 групп x 100 позиций)
Связь с внешними устройствами
Modbus TCP / Modbus RTU / RS-232C / 485 (на выбор) / TCP / IP (принтер PostScript) / USB (для принтера PostScript, карта памяти USB, хранение данных, импорт изображений)
Внешний вход
Безвольтовый входной 4-точечный контакт
Внешний выход
Релейный 8-точечный выход
Класс защиты
IP65
Рабочая температура, °C
от -5 до +40
Рабочий уровень влажности, %
85 (без конденсации)
Источник питания
Однофазный AC100В-240В (+10% / -15%), 50/60Гц, 180ВА
Габариты
Д 606 мм Ш 550 мм В 710-860 ммД 700 мм Ш 660 мм В 710-860 ммД 1 005 мм Ш 736 мм В 720-870 мм
Масса, кг
~35~35~50
Материал изготовления дисплея
ABS пластик
Материал изготовления конвейера
Алюминий (с покрытием alumite) и полиуретановая резина
Материал изготовления блока управления
Нержавеющая сталь
Материал изготовления базы
Нержавеющая сталь
Сертификация
Свидетельство об утверждении типа СИ по технической документации производителя
Гарантия, лет
1
Страна производства
Япония
НПВ, г
600500 / 20006000
Дискретность, г
0,010,01 / 0,10,1
Повторяемость (СКО), г
0,010,08 / 0,181,0
Ширина ленты, мм
120200300
Длина подающего конвейера, мм
360350500
Длина взвешивающего конвейера, мм
240350500
Тип ленты
Уретановая лента
Скорость конвейера, м/мин.
15~12015~12010~80
Максимальные размеры продукта - длина, мм
22~20030~30080~450
Максимальные размеры продукта - ширина, мм
120300300
Весовой датчик
Тензометрический датчик нагрузки
Дисплей
7-дюймовая цветная сенсорная панель (WVGA)
Максимальная пропускная способность, шт./мин.
400320145
Тип управления
Сенсорная панель (резистивная пленка), операционные клавиши
Количество запоминаемых позиций
1 000 позиций (10 групп x 100 позиций)
Связь с внешними устройствами
Modbus TCP / Modbus RTU / RS-232C / 485 (на выбор) / TCP / IP (принтер PostScript) / USB (для принтера PostScript, карта памяти USB, хранение данных, импорт изображений)
Внешний вход
Безвольтовый входной 4-точечный контакт
Внешний выход
Релейный 8-точечный выход
Класс защиты
IP65
Рабочая температура, °C
от -5 до +40
Рабочий уровень влажности, %
85 (без конденсации)
Источник питания
Однофазный AC100В-240В (+10% / -15%), 50/60Гц, 180ВА
Габариты
Д 606 мм Ш 550 мм В 710-860 ммД 700 мм Ш 660 мм В 710-860 ммД 1 005 мм Ш 736 мм В 720-870 мм
Масса, кг
~35~35~50
Материал изготовления дисплея
ABS пластик
Материал изготовления конвейера
Алюминий (с покрытием alumite) и полиуретановая резина
Материал изготовления блока управления
Нержавеющая сталь
Материал изготовления базы
Нержавеющая сталь
Сертификация
Свидетельство об утверждении типа СИ по технической документации производителя
Гарантия, лет
1
Страна производства
Япония


* Цены установлены в рублях в сумме, эквивалентной определенной сумме в долларах США, указанной в настоящем сайте, и оплачиваются Покупателем в рублях по курсу, установленному ЦБ РФ на дату списания денежных средств с расчетного счета Покупателя.

Контроль качества на производстве свежих овощей и фруктов при помощи систем динамического контроля A&D

Обзор модельного ряда систем динамического контроля от A&D



Высокая точность взвешивания серии AD4961

В новейшем цифровом датчике нагрузки реализована технология высокоскоростной обработки сигнала, что позволяет чеквейеру работать на скоростях до 320 уп./мин., сохраняя при этом отличные метрологические характеристики, такие как повторяемость ±0,08 г и дискретность 0,01 г при НПВ до 500 г. С помощью этой высокоточной системы динамического взвешивания Вы можете улучшить систему отбраковки товара с одновременным снижением производственных расходов.

7-ми дюймовая цветная сенсорная панель

Высокая контрастность и широкий выбор настроек позволяют оператору легко считывать информацию. Сенсорная панель интуитивно понятна и требует минимального времени для изучения. Кроме того, в приборе реализована функция аудио-подсказки.

Импорт изображений из карты памяти USB

Изображения продуктов можно загружать из карты памяти USB, тем самым ускоряя и упрощая их идентификацию.

Класс пыле- и влагозащиты IP65

Согласно системе классификации степеней защиты (международные стандарты IEC 60529, DIN 40050, а также ГОСТ 14254-96), оборудование полностью защищено от попадания пыли внутрь устройства, а также от водяных струй с любого направления, что позволяет легко мыть прибор и поддерживать высокие гигиенические требования, предъявляемые к пищевым производствам.

1 000 Товаров в памяти прибора

Можно использовать до 10 различных товарных групп, в каждой из которых сохраняется до 100 товаров.

Небольшой вес и компактная конструкция

За счет модульной конструкции AD-4961 можно быстро и легко устанавливать и перемещать.

Уникальный модульный дизайн

AD-4961 состоит из четырех модулей, каждый из которых поставляется в отдельной коробке: подающий конвейер, конвейерные весы, блок управления и опорная рама. В случае перебоев в работе системы Вам не нужно ждать инженера-наладчика для устранения проблемы. Всего лишь самостоятельно замените неисправный модуль. Модульный дизайн облегчает ремонт, замену компонентов и техобслуживание. Также при необходимости прибор легко разобрать и переместить на новую производственную площадку.

Оптимизация конфигурации работы чеквейера

Ввод параметров производительности устройства или скорости конвейерной ленты позволяет в автоматическом режиме установить оптимальные условия взвешивания. Вы можете добиться высокой точности результатов без ввода многочисленных параметров.

История выполненных операций

Предусмотрена возможность сохранения и вывода на дисплей истории изменений конфигурации. Данная функция, а также функция истории результатов взвешивания, соответствует требованиям программ ХАССП. Пользователи могут быть зарегистрированы и иметь различный статус: оператор1, супервайзер, менеджер по качеству, администратор.

За счет присвоения каждому пользователю соответствующего статуса сокращается возможность совершения непроизвольных операций.

История взвешиваний

Результаты взвешиваний запоминаются на карте памяти USB в автоматическом режиме2. Фиксируемые данные: дата, время, группа и номер продукта, вес и результат.

Modbus. Легкая интеграция

В стандартной комплектации чеквейер оснащен интерфейсом Modbus RTU / Modbus ТСР. При использовании протокола Modbus легко получить беспроводное соединение. Такие операции, как начало и остановка взвешивания, сбор данных и замена продукта, могут быть настроены с внешнего устройства.

Входы и выходы

На основной плате прибора предусмотрены интерфейсы RS-232, TCP / IP, USB-интерфейс. Также входы и выходы, которые позволяют подключить отбраковщик, металлодетектор и сигнальный фонарь. Отчеты и графики можно вывести на печать или же сохранить их в формате PDF на USВ-носителе.

Печать графиков

Печать гистограмм, графиков и отчетов производится через принтер PostScript по сети Ethernet.

Различные варианты отчетов

Возможен вывод данных в виде гистограмм (частота, включая дефекты), гистограмм средних значений, итоговых данных и т.д. Вы можете визуально оценить отклонение результатов взвешивания и соответствующим образом изменить настройки прибора.

Функция карты памяти USB

История взвешивания и история операций сохраняются на карте памяти USB. Также предусмотрена возможность вывода гистограмм, контрольных графиков и отчетов на карту памяти USB в формате PDF. Карта памяти должна быть вставлена в соответствующий порт перед началом взвешивания.

1 Статус «Оператор» является настройкой по умолчанию.

2 Для 8 часов работы при максимальной производительности (320 шт./мин.) требуется приблизительно 6 Мб памяти. Для круглосуточной работы в течение года требуется приблизительно 7 Гб памяти.

Файл формата: PDF

Размер: 3 МБ

Файл формата: PDF

Размер: 10 МБ

Файл формата: PDF

Размер: 2 МБ

Файл формата: PDF

Размер: 3 МБ
