Конвейерные металлодетекторы серии AD4971 - AND

Конвейерные металлодетекторы серии AD4971

  • Гарантия на оборудование 1 год
  • Японская надежность
Преимущества
  • Возможность автоматической настройки оптимальных параметров чувствительности
  • 7-ми дюймовая цветная сенсорная панель
  • Импорт изображений из карты памяти USB
Все характеристики
Цена :

по запросу

Оборудование позволяет находить мельчайшие металлические частицы, оказавшиеся в продукции вследствие нарушения технологического процесса.

AD4971-3510

Размер проема (ширина x рабочая высота)

350 мм х 80 мм

Дисплей

7-дюймовая цветная сенсорная панель (WVGA)

Тип управления

Сенсорная панель (резистивная пленка), операционные клавиши

Скорость конвейера

10~60 м./мин.

Размер конвейера (ширина х длина)

250 мм х 800 мм

Количество запоминаемых позиций

1 000 позиций (10 групп x 100 позиций)

Чувств-ть обнаружения (железо)¹

Ø 0,3

Габариты²

Д 800 мм Ш 677 мм В 1 050~1 200 мм

Чувств-ть обнаружения (нержавеющая сталь)¹

Ø 0,8

Сертификация

Свидетельство об утверждении типа СИ по технической документации производителя

Гарантия, лет

1

Страна производства

Япония

Цена (с НДС), руб.

по запросу

AD4971-3517

Размер проема (ширина x рабочая высота)

350 мм х 170 мм

Дисплей

7-дюймовая цветная сенсорная панель (WVGA)

Тип управления

Сенсорная панель (резистивная пленка), операционные клавиши

Скорость конвейера

10~60 м./мин.

Размер конвейера (ширина х длина)

250 мм х 800 мм

Количество запоминаемых позиций

1 000 позиций (10 групп x 100 позиций)

Чувств-ть обнаружения (железо)¹

Ø 0,5

Габариты²

Д 800 мм Ш 677 мм В 1 118~1 268 мм

Чувств-ть обнаружения (нержавеющая сталь)¹

Ø 1,0

Сертификация

Свидетельство об утверждении типа СИ по технической документации производителя

Гарантия, лет

1

Страна производства

Япония

Цена (с НДС), руб.

по запросу

AD4971-3525

Размер проема (ширина x рабочая высота)

350 мм х 250 мм

Дисплей

7-дюймовая цветная сенсорная панель (WVGA)

Тип управления

Сенсорная панель (резистивная пленка), операционные клавиши

Скорость конвейера

10~60 м./мин.

Размер конвейера (ширина х длина)

250 мм х 800 мм

Количество запоминаемых позиций

1 000 позиций (10 групп x 100 позиций)

Чувств-ть обнаружения (железо)¹

Ø 0,7

Габариты²

Д 800 мм Ш 677 мм В 1 198~1 348 мм

Чувств-ть обнаружения (нержавеющая сталь)¹

Ø 1,5

Сертификация

Свидетельство об утверждении типа СИ по технической документации производителя

Гарантия, лет

1

Страна производства

Япония

Цена (с НДС), руб.

по запросу

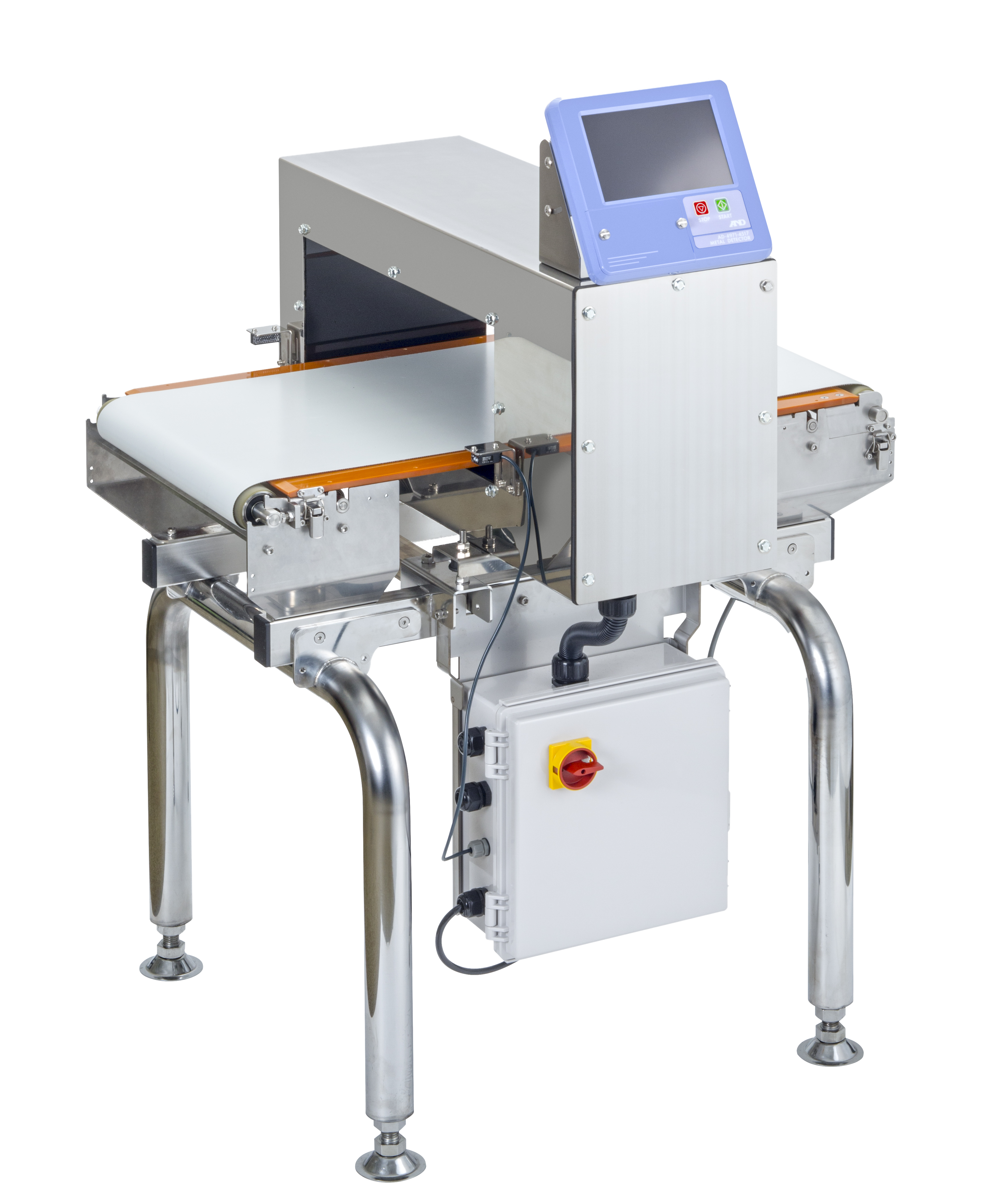

AD4971-4517

Размер проема (ширина x рабочая высота)

350 мм х 170 мм

Дисплей

7-дюймовая цветная сенсорная панель (WVGA)

Тип управления

Сенсорная панель (резистивная пленка), операционные клавиши

Скорость конвейера

10~60 м./мин.

Размер конвейера (ширина х длина)

350 мм х 800 мм

Количество запоминаемых позиций

1 000 позиций (10 групп x 100 позиций)

Чувств-ть обнаружения (железо)¹

Ø 0,5

Габариты²

Д 800 мм Ш 727 мм В 1 114~1 264 мм

Чувств-ть обнаружения (нержавеющая сталь)¹

Ø 1,0

Сертификация

Свидетельство об утверждении типа СИ по технической документации производителя

Гарантия, лет

1

Страна производства

Япония

Цена (с НДС), руб.

по запросу

AD4971-4525

Размер проема (ширина x рабочая высота)

350 мм х 250 мм

Дисплей

7-дюймовая цветная сенсорная панель (WVGA)

Тип управления

Сенсорная панель (резистивная пленка), операционные клавиши

Скорость конвейера

10~60 м./мин.

Размер конвейера (ширина х длина)

350 мм х 800 мм

Количество запоминаемых позиций

1 000 позиций (10 групп x 100 позиций)

Чувств-ть обнаружения (железо)¹

Ø 0,7

Габариты²

Д 1 005 мм Ш 727 мм В 1 198~1 348 мм

Чувств-ть обнаружения (нержавеющая сталь)¹

Ø 1,5

Сертификация

Свидетельство об утверждении типа СИ по технической документации производителя

Гарантия, лет

1

Страна производства

Япония

Цена (с НДС), руб.

по запросу

1 Чувствительность обнаружения изменяется в зависимости от проверяемого продукта и условий окружающей среды.

2 Габариты устройства в стандартной комплектации (без отбраковщика).

Модель AD4971-3510 AD4971-3517 AD4971-3525 AD4971-4517
Размер проема - ширина, мм
Размер проема - ширина, мм350
Размер проема - высота, мм
Размер проема - высота, мм100170250170
Размер проема - рабочая высота, мм
Размер проема - рабочая высота, мм80150230150
Тип ленты
Тип лентыУретановая лента
Скорость конвейера, м/мин.
Скорость конвейера, м/мин.10~60
Дисплей
Дисплей7-дюймовая цветная сенсорная панель (WVGA)
Тип управления
Тип управленияСенсорная панель (резистивная пленка), операционные клавиши
Размер конвейера - длина, мм
Размер конвейера - длина, мм800
Размер конвейера - ширина, мм
Размер конвейера - ширина, мм250350
Количество запоминаемых позиций
Количество запоминаемых позиций1 000 позиций (10 групп x 100 позиций)
Связь с внешними устройствами
Связь с внешними устройствамиModbus TCP / Modbus RTU / TCP / IP (PostScript-принтер) USB (для USB-носителя, хранения данных, использования импорта изображений)
Внешний вход
Внешний входБезвольтовый входной 4-точечный контакт
Внешний выход
Внешний выходРелейный 8-точечный выход
Класс защиты
Класс защитыIP65
Рабочая температура, °C
Рабочая температура, °Cот 0 до +40
Рабочий уровень влажности, %
Рабочий уровень влажности, %85 (без конденсации)
Источник питания
Источник питанияОднофазный AC100В-240В (+10% / -15%), 50/60Гц, 100ВА
Материал наконечника датчика
Материал наконечника датчикаНержавеющая сталь
Материал изготовления дисплея
Материал изготовления дисплеяABS пластик
Материал конвейерного блока
Материал конвейерного блокаФенолоальдегидный полимер, нержавеющая сталь, алюминий (алюминиевое покрытие)
Материал блока управления
Материал блока управленияABS пластик
Материал основного блока
Материал основного блокаНержавеющая сталь
Сертификация
СертификацияСвидетельство об утверждении типа СИ по технической документации производителя
Гарантия, лет
Гарантия, лет1
Страна производства
Страна производстваЯпония
Цена (с НДС), руб.по запросупо запросупо запросупо запросу
Модель AD4971-4525
Размер проема - ширина, мм
Размер проема - ширина, мм350
Размер проема - высота, мм
Размер проема - высота, мм250
Размер проема - рабочая высота, мм
Размер проема - рабочая высота, мм230
Тип ленты
Тип лентыУретановая лента
Скорость конвейера, м/мин.
Скорость конвейера, м/мин.10~60
Дисплей
Дисплей7-дюймовая цветная сенсорная панель (WVGA)
Тип управления
Тип управленияСенсорная панель (резистивная пленка), операционные клавиши
Размер конвейера - длина, мм
Размер конвейера - длина, мм800
Размер конвейера - ширина, мм
Размер конвейера - ширина, мм350
Количество запоминаемых позиций
Количество запоминаемых позиций1 000 позиций (10 групп x 100 позиций)
Связь с внешними устройствами
Связь с внешними устройствамиModbus TCP / Modbus RTU / TCP / IP (PostScript-принтер) USB (для USB-носителя, хранения данных, использования импорта изображений)
Внешний вход
Внешний входБезвольтовый входной 4-точечный контакт
Внешний выход
Внешний выходРелейный 8-точечный выход
Класс защиты
Класс защитыIP65
Рабочая температура, °C
Рабочая температура, °Cот 0 до +40
Рабочий уровень влажности, %
Рабочий уровень влажности, %85 (без конденсации)
Источник питания
Источник питанияОднофазный AC100В-240В (+10% / -15%), 50/60Гц, 100ВА
Материал наконечника датчика
Материал наконечника датчикаНержавеющая сталь
Материал изготовления дисплея
Материал изготовления дисплеяABS пластик
Материал конвейерного блока
Материал конвейерного блокаФенолоальдегидный полимер, нержавеющая сталь, алюминий (алюминиевое покрытие)
Материал блока управления
Материал блока управленияABS пластик
Материал основного блока
Материал основного блокаНержавеющая сталь
Сертификация
СертификацияСвидетельство об утверждении типа СИ по технической документации производителя
Гарантия, лет
Гарантия, лет1
Страна производства
Страна производстваЯпония
Цена (с НДС), руб.по запросу

Модель

AD4971-3510
AD4971-3517
AD4971-3525
AD4971-4517
AD4971-4525
Размер проема - ширина, мм
350
Размер проема - высота, мм
100170250
Размер проема - рабочая высота, мм
80150230
Тип ленты
Уретановая лента
Скорость конвейера, м/мин.
10~60
Дисплей
7-дюймовая цветная сенсорная панель (WVGA)
Тип управления
Сенсорная панель (резистивная пленка), операционные клавиши
Размер конвейера - длина, мм
800
Размер конвейера - ширина, мм
250
Количество запоминаемых позиций
1 000 позиций (10 групп x 100 позиций)
Связь с внешними устройствами
Modbus TCP / Modbus RTU / TCP / IP (PostScript-принтер) USB (для USB-носителя, хранения данных, использования импорта изображений)
Внешний вход
Безвольтовый входной 4-точечный контакт
Внешний выход
Релейный 8-точечный выход
Класс защиты
IP65
Рабочая температура, °C
от 0 до +40
Рабочий уровень влажности, %
85 (без конденсации)
Источник питания
Однофазный AC100В-240В (+10% / -15%), 50/60Гц, 100ВА
Размер проема - ширина, мм
350
Размер проема - высота, мм
100170250
Размер проема - рабочая высота, мм
80150230
Тип ленты
Уретановая лента
Скорость конвейера, м/мин.
10~60
Дисплей
7-дюймовая цветная сенсорная панель (WVGA)
Тип управления
Сенсорная панель (резистивная пленка), операционные клавиши
Размер конвейера - длина, мм
800
Размер конвейера - ширина, мм
250
Количество запоминаемых позиций
1 000 позиций (10 групп x 100 позиций)
Связь с внешними устройствами
Modbus TCP / Modbus RTU / TCP / IP (PostScript-принтер) USB (для USB-носителя, хранения данных, использования импорта изображений)
Внешний вход
Безвольтовый входной 4-точечный контакт
Внешний выход
Релейный 8-точечный выход
Класс защиты
IP65
Рабочая температура, °C
от 0 до +40
Рабочий уровень влажности, %
85 (без конденсации)
Источник питания
Однофазный AC100В-240В (+10% / -15%), 50/60Гц, 100ВА
Размер проема - ширина, мм
350
Размер проема - высота, мм
100170250
Размер проема - рабочая высота, мм
80150230
Тип ленты
Уретановая лента
Скорость конвейера, м/мин.
10~60
Дисплей
7-дюймовая цветная сенсорная панель (WVGA)
Тип управления
Сенсорная панель (резистивная пленка), операционные клавиши
Размер конвейера - длина, мм
800
Размер конвейера - ширина, мм
250
Количество запоминаемых позиций
1 000 позиций (10 групп x 100 позиций)
Связь с внешними устройствами
Modbus TCP / Modbus RTU / TCP / IP (PostScript-принтер) USB (для USB-носителя, хранения данных, использования импорта изображений)
Внешний вход
Безвольтовый входной 4-точечный контакт
Внешний выход
Релейный 8-точечный выход
Класс защиты
IP65
Рабочая температура, °C
от 0 до +40
Рабочий уровень влажности, %
85 (без конденсации)
Источник питания
Однофазный AC100В-240В (+10% / -15%), 50/60Гц, 100ВА
Размер проема - ширина, мм
350
Размер проема - высота, мм
170250170
Размер проема - рабочая высота, мм
150230150
Тип ленты
Уретановая лента
Скорость конвейера, м/мин.
10~60
Дисплей
7-дюймовая цветная сенсорная панель (WVGA)
Тип управления
Сенсорная панель (резистивная пленка), операционные клавиши
Размер конвейера - длина, мм
800
Размер конвейера - ширина, мм
250250350
Количество запоминаемых позиций
1 000 позиций (10 групп x 100 позиций)
Связь с внешними устройствами
Modbus TCP / Modbus RTU / TCP / IP (PostScript-принтер) USB (для USB-носителя, хранения данных, использования импорта изображений)
Внешний вход
Безвольтовый входной 4-точечный контакт
Внешний выход
Релейный 8-точечный выход
Класс защиты
IP65
Рабочая температура, °C
от 0 до +40
Рабочий уровень влажности, %
85 (без конденсации)
Источник питания
Однофазный AC100В-240В (+10% / -15%), 50/60Гц, 100ВА
Размер проема - ширина, мм
350
Размер проема - высота, мм
250170250
Размер проема - рабочая высота, мм
230150230
Тип ленты
Уретановая лента
Скорость конвейера, м/мин.
10~60
Дисплей
7-дюймовая цветная сенсорная панель (WVGA)
Тип управления
Сенсорная панель (резистивная пленка), операционные клавиши
Размер конвейера - длина, мм
800
Размер конвейера - ширина, мм
250350350
Количество запоминаемых позиций
1 000 позиций (10 групп x 100 позиций)
Связь с внешними устройствами
Modbus TCP / Modbus RTU / TCP / IP (PostScript-принтер) USB (для USB-носителя, хранения данных, использования импорта изображений)
Внешний вход
Безвольтовый входной 4-точечный контакт
Внешний выход
Релейный 8-точечный выход
Класс защиты
IP65
Рабочая температура, °C
от 0 до +40
Рабочий уровень влажности, %
85 (без конденсации)
Источник питания
Однофазный AC100В-240В (+10% / -15%), 50/60Гц, 100ВА

Основные функции

Высокая чувствительность детектора

Высокая чувствительность детектора в сочетании с простотой эксплуатации. Возможность автоматической настройки оптимальных параметров чувствительности. Функция отслеживания фазы, позволяющая сократить до минимума фазу продукта и обеспечить высокую чувствительность.

7-ми дюймовая цветная сенсорная панель

Высокая контрастность и широкий выбор настроек позволяют оператору легко считывать информацию. Сенсорная панель интуитивно понятна и требует минимального времени для изучения. Кроме того, в приборе реализована функция аудио-подсказки.

Импорт изображений из карты памяти USB

Изображения продуктов можно загружать из карты памяти USB, тем самым ускоряя и упрощая их идентификацию.

1 000 Товаров в памяти прибора

Можно использовать до 10 различных товарных групп, в каждой из которых сохраняется до 100 товаров.

Класс пыле- и влагозащиты IP65

Согласно системе классификации степеней защиты (международные стандарты IEC 60529, DIN 40050, а также ГОСТ 14254-96), оборудование полностью защищено от попадания пыли внутрь устройства, а также от водяных струй с любого направления, что позволяет легко мыть прибор и поддерживать высокие гигиенические требования, предъявляемые к пищевым производствам.

Modbus. Легкая интеграция

В стандартной комплектации металлодетектор оснащен интерфейсом Modbus RTU / Modbus ТСР. При использовании протокола Modbus легко получить беспроводное соединение. Такие операции, как начало и остановка взвешивания, сбор данных и замена продукта, могут быть настроены с внешнего устройства.

История выполненных операций

Предусмотрена возможность сохранения и вывода на дисплей истории изменений конфигурации. Данная функция, а также функция истории результатов взвешивания, соответствует требованиям программ ХАССП. Пользователи могут быть зарегистрированы и иметь различный статус: оператор1, супервайзер, менеджер по качеству, администратор.

За счет присвоения каждому пользователю соответствующего статуса сокращается возможность совершения непроизвольных операций.

История выполненных проверок

Данные выполненных проверок, такие как дата, время, код продукта и результат могут быть сохранены на карте памяти USB непосредственно в ходе проверки.

Вывод данных на печать

Все данные выполненных проверок можно распечатать на принтере PostScript по сети Ethernet.

Вывод данных на USB

Все данные проверки (файл CSV), историю выполненных операций (файл CSV), общую информацию о проверке (файл PDF) можно переносить с металлодетектора на карту памяти USB2.

Принцип обнаружения металлических частиц в продукции

На передающую катушку металлодетектора подается ток, который формирует вокруг нее «эталонное» магнитное поле. При этом на приемной катушке наводится ток, фиксированный по величине и фазе. При попадании в магнитное поле металлического объекта происходит его искажение. Это искажение приводит к изменению величины и фазы тока в приемной катушке и фиксируется блоком обработки сигнала. Обработка сигнала происходит в режиме реального времени, что позволяет сохранять высокую чувствительность при работе с различными типами продуктов, детектируя товар, содержащий металлические включения.

Меры предосторожности при эксплуатации

  1. Примите решение, на каком этапе производственного процесса установить металлодетектор, оценив риск появления примесей металла.
  • Для сырьевых материалов с большим количеством металлических примесей следует установить металлодетектор до начала обработки.
  • Если продукты упакованы в алюминиевую фольгу, металлодетектор следует установить до начала процесса упаковки.
  • При работе с замороженными продуктами установите металлодетектор после заморозки (проверьте, полностью ли заморожены продукты, температура должна быть ниже 18 °C).
  1. Предпочтительна горизонтальная или диагональная ориентация потока.
  2. Размер осматриваемых продуктов должен быть минимальным.
  3. Поддерживайте производственную температуру на постоянном уровне.
  4. Рекомендуется устанавливать металлодетектор в зоне с минимальным уровнем вибрации.
  5. Обеспечьте заземление металлодетектора.
  6. Минимизируйте воздействие вибрации в непосредственной близости от рамки металлодетектора.
  7. Убедитесь в отсутствии поблизости контуров заземления.

1 Статус «Оператор» является настройкой по умолчанию.

2 Карта памяти приобретается отдельно. Для 8 часов работы при максимальной производительности (320 шт./мин.) требуется приблизительно 6 Мб памяти. Для круглосуточной работы в течение года требуется приблизительно 7 Гб памяти.

Файл формата: PDF

Размер: 3 MB

Файл формата: PDF

Размер: 61 KB

AD-4961-01

Стойка для дисплея Дисплей устанавливается на противоположной стороне по отношению к обычному размещению дисплея на высоте примерно 310 мм от конвейерной ленты.

AD-4971-02

Сигнальный фонарь Яркое светодиодное верхнее освещение. Легко конфигурируется с металодетектором AD-4971.  Для установки данной опции требуется наличие стойки для дисплея AD-4961-01.  Класс пыле- и влагозащищенности IP53.
